KAMPAC

Sistema per il collaudo ad aria e/o acqua di singoli giunti dal DN 200 al DN 600

collaudo di singoli giunti
packer con telecamera girevole e pivottante integrata
per il collaudo giunti è indispensabile un sistema di videoispezione

Descrizione

Questo sistema di collaudo è composto dall’unità di comando PREMUS 600 e dal packer KAMPAC (varie dimensioni a seconda del diametro del giunto) nel quale è integrata una telecamera girevole e pivottante.

Tra i due manicotti di tenuta è fissato un tubo trasparente in plexiglas che consente l’esatto posizionamento del packer ed il controllo visivo del giuntodurante il collaudo.

Il packer KAMPAC viene collegato ad un carrello motorizzato in modo da poter essere introdotto all’interno del tubo e condotto fino al giunto che si desidera collaudare. Il blocco di comando, ovvero il trasmettitore di pressione, è collegato direttamente al packer e viene azionato mediante una valvola magnetica. La pressione viene quindi misurata al packer stesso e di conseguenza il volume d’aria all’interno del tubo flessibile non influisce minimamente sulla misurazione vera e propria.

Componenti del sistema:

Unità di comando PREMUS 600 per il collaudo di condotte e pozzetti con sensore integrato per pressioni ±350 mbar,collaudo con sensore opzionale per pressioni fino a 750 mbar, predisposizione per max. 3 sensori esterni, salvataggio dati mediante interfaccia USB o RS422, comando di pompe esterne
Tamburo avvolgicavo KAMPAC con motore pneumatico
Blocco di comando
Tamburo avvolgicavo manuale per collaudo ad acqua

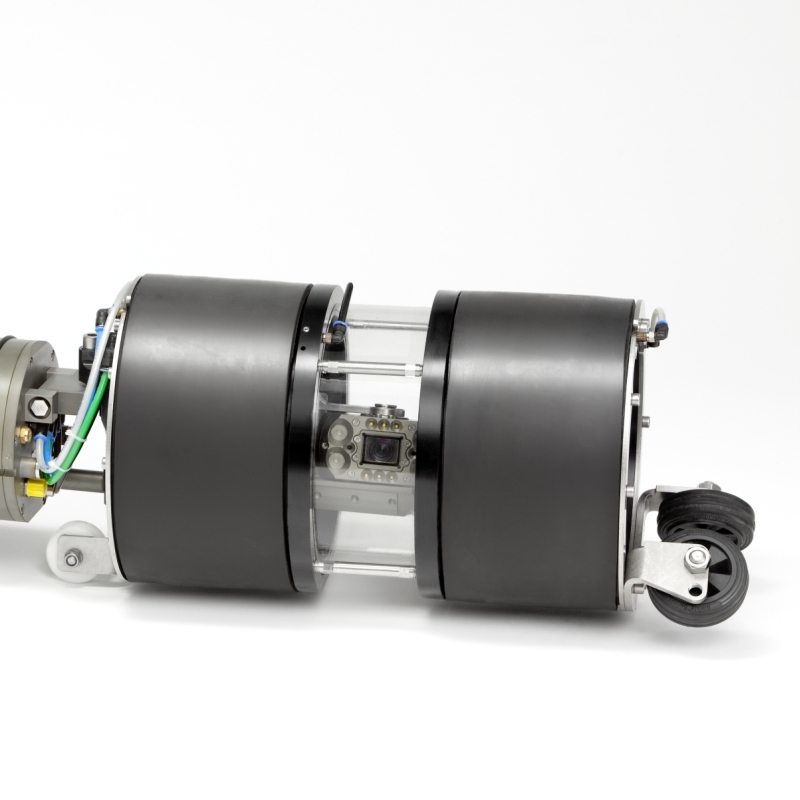

Packer KAMPAC con telecamera girevole e pivottante integrata
Gel sigillante
Impianto aria compressa
Tanica per l’acqua

Per l’impiego di questo sistema di collaudo giunti è necessario un sistema di videoispezione.

Galleria Foto

Downloads

Brochure "SISTEMI DI COLLAUDO"
