PORTAFLOW 220

Misuratore di portata ad ultrasuoni portatile

misurazione non invasiva
robusto, compatto, affidabile
monitoraggio di fluidi privi di sospensioni in tubi a conduttività acustica
correzione automatica del numero di Reynolds

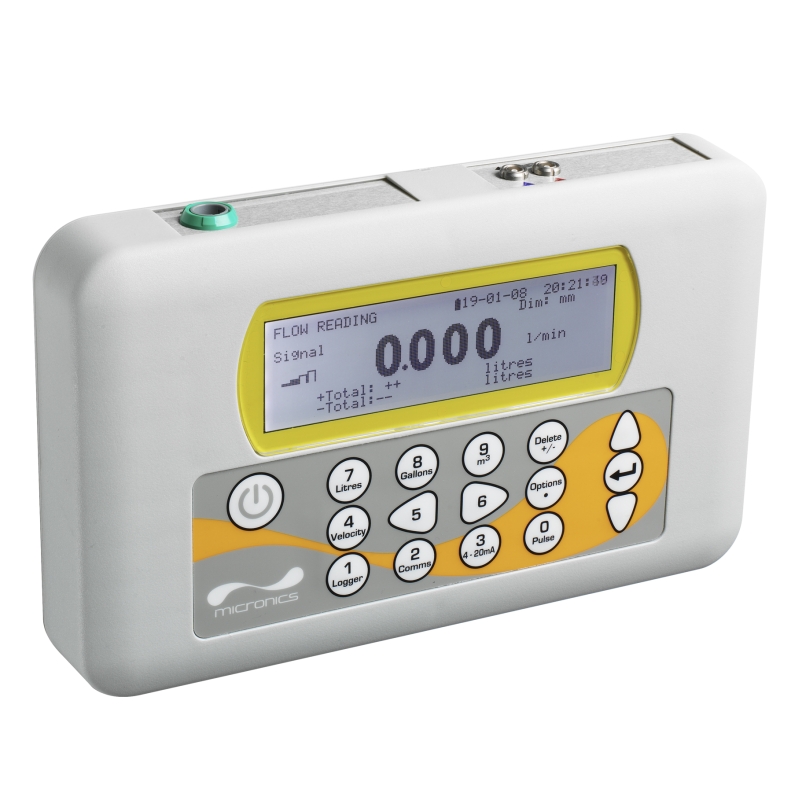

grande display grafico LCD retroilluminato
nuova tecnologia DSP a costi contenuti
facile e veloce da installare

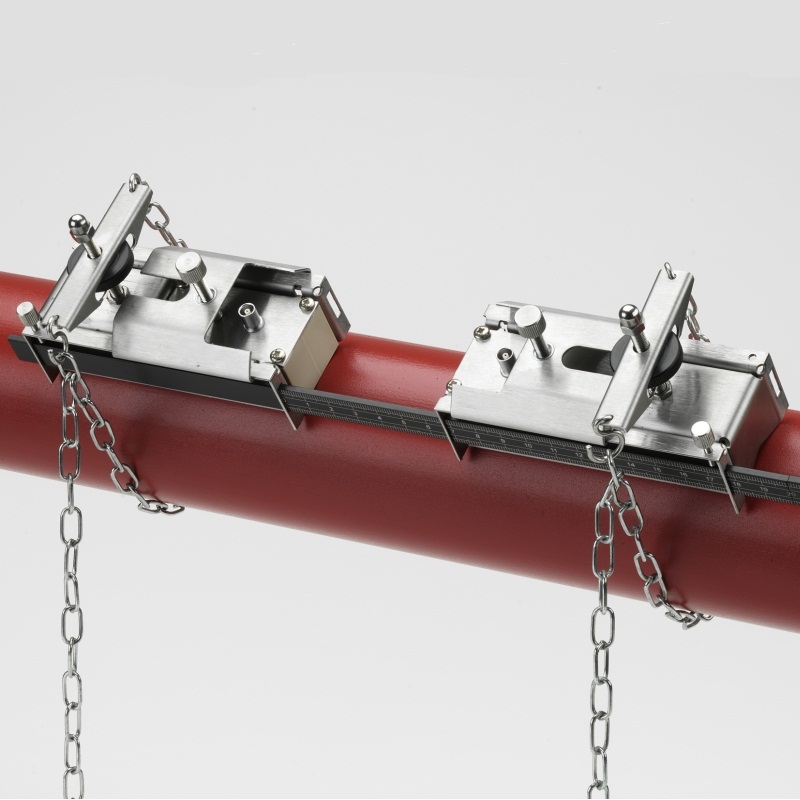

guide di fissaggio con catene regolabili
menu intuitivo e semplice da utilizzare
avvio rapido grazie a memorizzazione impostazioni di fino a 20 siti di misura

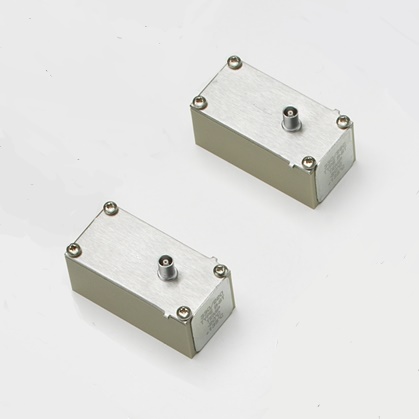

2 modelli di trasduttori: A per diametri interni 13-115 mm, B per diametri interni 50-1000 mm
varie modalità di posizionamento dei trasduttori

Descrizione

Innovativo e versatile, il PF220 è un misuratore di portata ad ultrasuoni “transit time”, progettato per quantificare in modo non invasivo la portata su tubazioni chiuse, ovvero senza l’introduzione di parti meccaniche all’interno della condotta.

Il PF220 è facilissimo da utilizzare: bastano pochi minuti per installare ed impostare correttamente lo strumento.
Il principio di funzionamento è semplice: quando il raggio ad ultrasuoni viene trasmesso da un trasduttore all’altro, la velocità alla quale il suono viaggia all’interno del tubo aumenta leggermente a causa del movimento del liquido nella condotta. Trasmettendo invece l’ultrasuono nella direzione opposta, il liquido ne rallenta la propagazione. La conseguente differenza del tempo di transito è direttamente proporzionale alla velocità del liquido. Misurata la velocità e conoscendo la sezione del tubo, il PF220 calcola la portata.

Galleria Foto

Downloads

Brochure "PORTAFLOW 220"
