LEAKPLOTTER FID

Allestimenti automezzi per ricerca fughe gas con sistema FID integrato

sistema integrato a ionizzazione di fiamma
altissima selettività sul solo metano (CH4) e notevole stabilità del punto zero anche nei campi più sensibili
registrazione dati per documentazione cartacea del controllo effettuato
memorizzazione ed elaborazione dati su PC
comando apparecchiature anche dal posto di guida
veloce sostituzione in campo di cameretta di combustione FID ed elettronica di misura

Descrizione

La SEWERIN è una delle maggiori case europee specializzate nel settore delle reti di distribuzione gas ed acqua. Presente sul mercato da oltre 60 anni, nel dopoguerra ha sviluppato tecniche ed apparecchiature specifiche per la ricerca e localizzazione delle perdite idriche e delle fughe di gas, nonché per il rilievo di reti interrate. Da sempre alla ricerca della massima qualità, nel 1995 il TÜV ha certificato il suo sistema qualità secondo EN ISO 9001.

All’inizio degli anni ’60 la SEWERIN ha rivoluzionato la ricerca sistematica delle fughe di gas introducendo i primi apparecchi a ionizzazione di fiamma (FID), che hanno reso superflua l’effettuazione di fori ogni 1-2 m per campionare da sotto il manto stradale e consentito il controllo mediante la semplice aspirazione in superficie. Sono di quegli anni i primi automezzi Leak Plotter di produzione Sewerin attrezzati per il controllo delle reti gas.

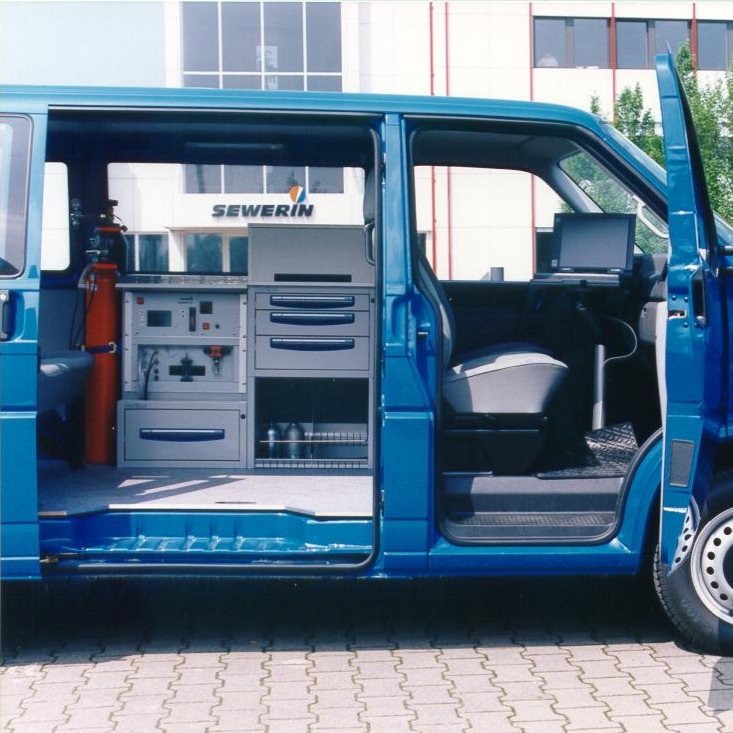

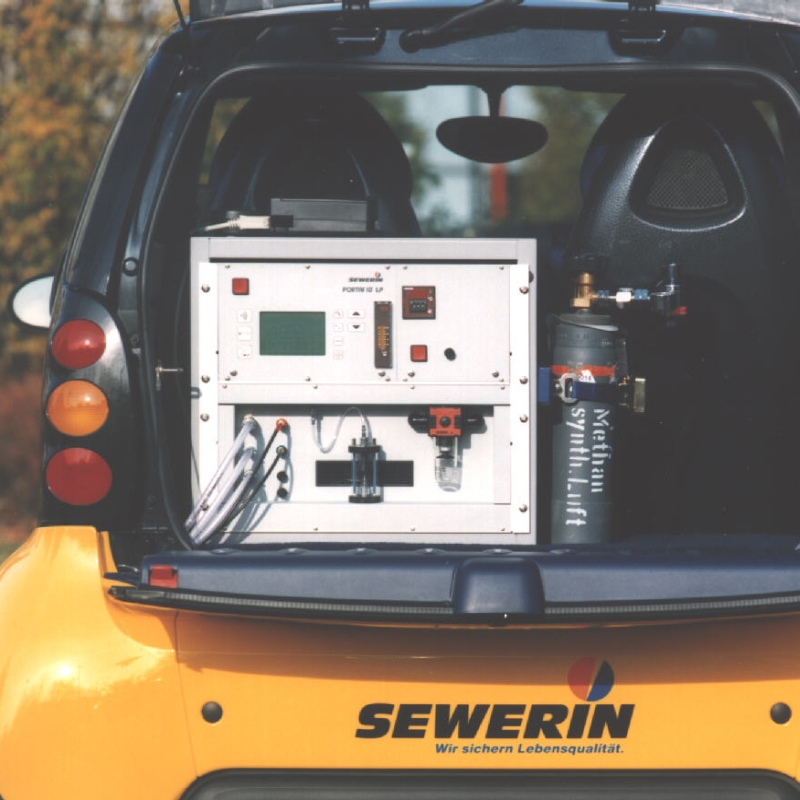

Gli allestimenti degli automezzi vengono realizzati secondo le specifiche esigenze dei Committenti; la SEWERIN può comunque proporre alcuni allestimenti tipici in funzione delle caratteristiche del veicolo prescelto e delle tipologie d’intervento che si intendono effettuare. Essi vengono eseguiti su misura nella carpenteria/carrozzeria interna della SEWERIN oppure impiegando elementi componibili del vasto assortimento SORTIMO, di cui la SEWERIN è installatore autorizzato.

Le principali caratteristiche tecniche degli automezzi cercafughe gas Leak Plotter PC della SEWERIN sono:

sistema integrato a ionizzazione di fiamma (FID): trattasi del miglior principio di rivelazione attualmente sul mercato in quanto è selettivo ai soli idrocarburi (non reagisce in presenza di altri gas di disturbo quali il monossido di carbonio), è estremamente sensibile (il campo di misura solitamente impiegato nel controllo sistematico è 0-10 ppm), non viene influenzato dall’umidità, consente una taratura di durata eccezionalmente stabile, ha una risposta lineare ed assai veloce in un campo molto esteso e si "spurga" in tempi altrettanto rapidi
impiego di un ossidatore con temperatura regolabile mediante termostato per bruciare tutti gli idrocarburi, eccetto il metano, eventualmente presenti nei campioni d’aria aspirati. In combinazione con un rivelatore a ionizzazione di fiamma garantisce un’altissima selettività sul solo metano (CH4) ed una notevole stabilità del punto zero anche nei campi più sensibili.
campionamento mediante sonde a campana: test comparativi hanno nettamente dimostrato la superiore efficacia di un controllo effettuato aspirando attraverso sonde a campana rispetto a quello con sonde a tappeto, dato il maggior campo di rilevamento e l’utilizzo più flessibile dell’automezzo
dispositivo integrato per il controllo della sensibilità dell’apparecchio: in qualsiasi momento l’operatore può verificarne il perfetto funzionamento mediante immissione automatizzata di gas campione a 10 ppm
registrazione dati su diagrammatore con avanzamento della carta proporzionale alla distanza percorsa per una documentazione cartacea del controllo effettuato; memorizzazione ed elaborazione dei dati su PC per una più razionale gestione delle informazioni riguardanti la ricerca fughe gas

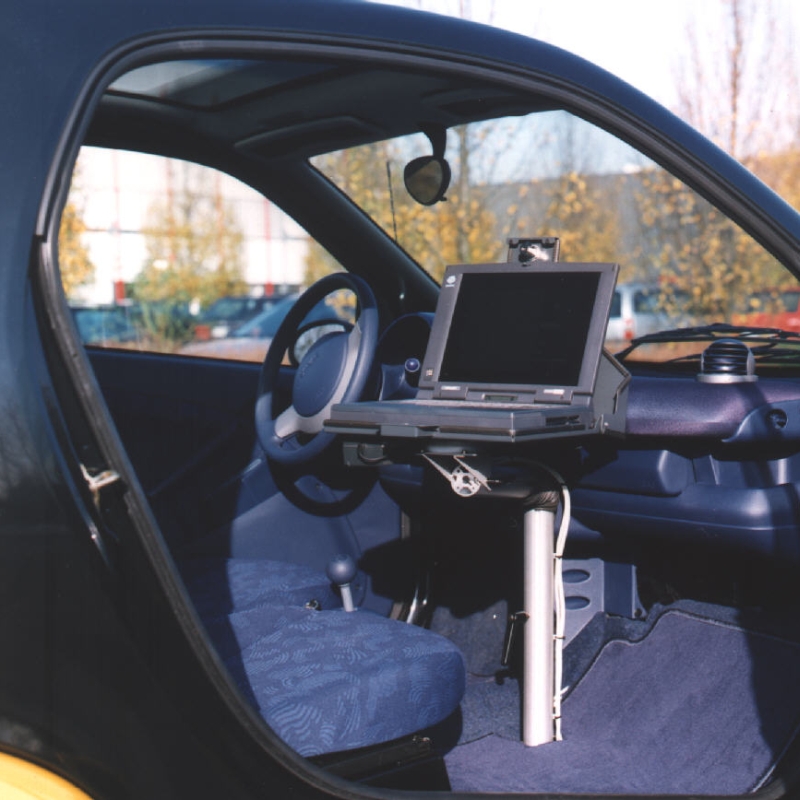

posto operatore accanto al guidatore per una perfetta visione del tracciato ispezionato; le apparecchiature possono venir comandate anche dal posto di guida nell’eventualità di controlli di feeder o di tubazioni similari su grandi distanze ed in assenza di traffico
cameretta di combustione FID ed elettronica di misura montate su scheda facilmente estraibile per una veloce sostituzione in campo con altra di ricambio già precalibrata e fornita insieme al sistema: eventuali malfunzionamenti possono così venir risolti in tempi brevissimi senza interruzione dei lavori programmati.

Galleria Foto

Downloads

Brochure "LEAKPLOTTER"
